工业管道标识不清楚？看这篇！
文章类别:行业动态
来源: 化工365 时间: 2025-06-23 10:28
浏览量:

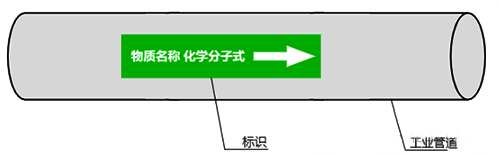

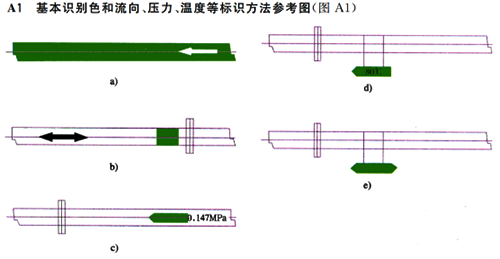

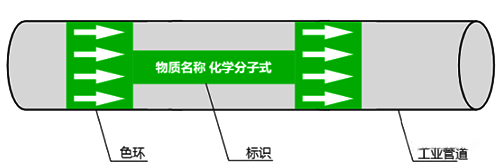

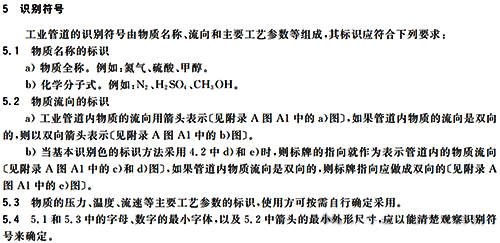

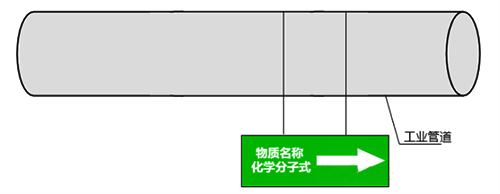

在工业系统的过程控制领域中，管道管路等经常可以在车间见到，管道属于整体设备的一部分，管道的颜色标识是有相关规范的，《GB7231-2003工业管道的基本识别色识别符号和安全标志 》中规定了关于工业管道标识颜色的相关内容，有些企业会制定自己的目视化相关文件，依据的也是此国家标准。我们日常在工业现场经常见到有这几种(GB7231-2003中规定了5种方式，这是其中几种)标准中对于使用方法规定了以下五种：当采用②③④⑤方法时，二个标识之间的最小距离应为10m，③④⑤的标牌最小尺寸应以能清楚观察识别色来确定。当管道采用②③④③基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

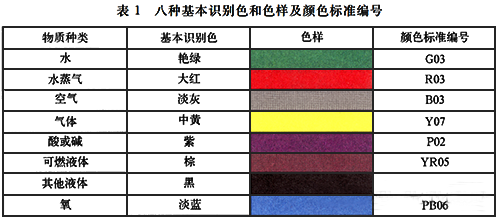

根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样(颜色标准编号可自行搜索国标GSB色卡进行对照)

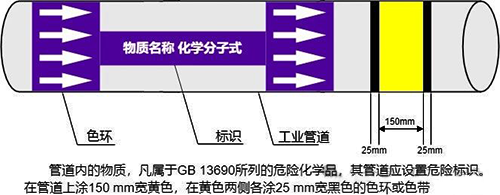

箭头颜色及文字颜色可参看《GB2893-2008安全色》的相关内容危险标识适用范围：管道内的物质，凡属于GB13690所列的危险化学品，其管道应设置危险标识。表示方法：在管道上涂150mm宽黄色，在黄色两侧各涂25mm宽黑色的色环或色带，安全色范围应符合GB2893的规定。表示场所：基本识别色的标识上或附近。消防标识工业生产中设置的消防专用管道应遵守GB13495-1992(已作废，被GB13495.1-2015代替)的规定，并在管道上标识 “消防专用” 识别符号。标识部位、最小字体应分别符合4.5、5.4的规定。工业管道颜色标识具体可查看以下这些标准GB7231-2003工业管道的基本识别色 识别符号和安全标志GB2893-2008安全色GB2894-2008安全标志及其使用导则GB13495.1-2015消防安全标志第1部分标志GB13690-2009化学品分类和危险性公示通则。
